更快、更远、更可靠:浅谈HDBaseT高清信号传输技术

随着4K的到来,如今的电视、高清STB、蓝光DVD等播放设备中,HDMI已经成为“事实性”的高清视频传输接口标准。尽管HDMI相比以前的模拟或数字接口有许多优势,加上了以太网、3D等特性支持,但在使用过程中依然存在着一定的局限性,如HDMI使用过程中接口容易损坏,不适合长距离传输,多个设备的布线也成问题。基于此,HDBaseT联盟推出的HDBaseT技术对HDMI进行了强化和补充,并开始在一些专业领域运用。

接下来,将由“影音新生活”的编辑带领大家一同走进HDBaseT高清信号传输技术。

更快、更远、更可靠:浅谈HDBaseT高清信号传输技术

▍什么是HDBaseT?

HDBaseT,高清数字显示接口,即通过一根100米/328英尺的CAT5e/6电缆,实现高清视频源和远程显示器之间的一体化连接,提供未压缩的高清4k视频、音频、以太网、控制信号以及最高100瓦特的功率。它是由来自日韩的家电大厂索尼、LG、Samsung以及以色列的半导体公司Valens Semiconductor等公司联盟开发的一项数据传输技术,2009年通过Intel的HDCP认证,在2010年6月底,确定了 HDBaseT 1.0的正式规范。

更快、更远、更可靠:浅谈HDBaseT高清信号传输技术

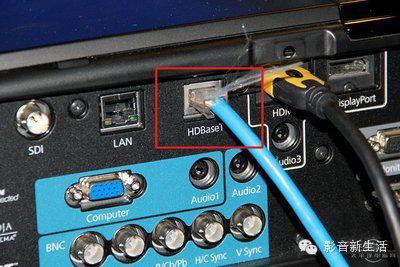

HDBaseT并没有像HDMI一样重新设计一个新接口,而是采用大众都不陌生的8P8C(RJ45)接头,俗称水晶头或以太网接头,传输介质采用了人们非常易得和常见的网线。HDBaseT标准除了提供视频信号传输功能外,还具有网络连接以及以太网供电(POE)功能。所以,HDBaseT技术是一种只需要一根线便可以完成多项功能的传输技术。

更快、更远、更可靠:浅谈HDBaseT高清信号传输技术

HDBaseT :高传输率、远距离、低成本

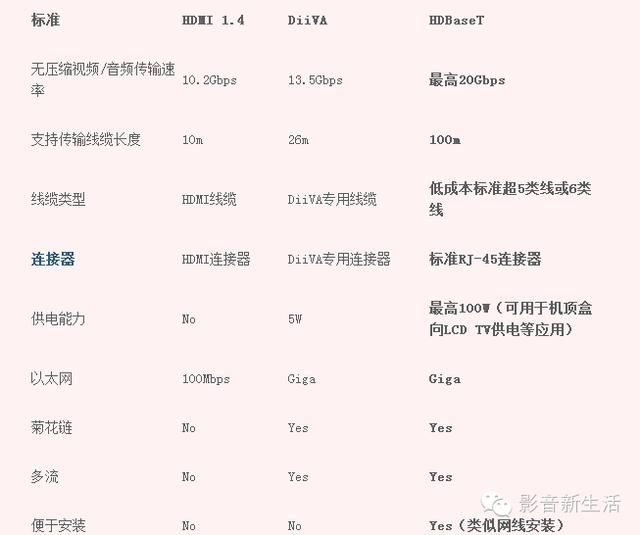

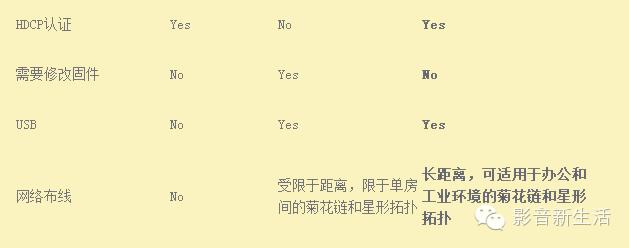

传统的HDMI最大的两个不足是传输距离短和使用线缆昂贵,而作为后起之秀的HDBAEST,支持最高20Gbps的传输速率,能更好的支持未来的3D和2K*4K视频格式,CAT5e/6网络线缆传输也将更快,连接器也采用普通的RJ45接头,而传输距离达到了100米,此外,还提供以USB、太网功能、100W的供电能力(PoC)和其他控制信号通道。以色列初创无晶圆半导体厂商Valens亚洲区销售总监Marvin把HDbaseT与HDMI 1.4和中国最新高清接口标准DiiVA做了一番比较,如下图所示:

更快、更远、更可靠:浅谈HDBaseT高清信号传输技术

从上图,不难发现,HDbaseT的无压缩视频、音频传输速率,几乎是传统HDMI传输率10.2Gbps和DiiVA 传输率13.5Gbps的两倍。在支持传输线缆长度方面,HDBaesT是HDMI的10倍、DiiVA的三倍之多。同时,传统的HDMI必须是专用的、昂贵的HDMI线缆,HDBaest使用的则是低成本标准超5类线或6类线,成本更低。

更快、更远、更可靠:浅谈HDBaseT高清信号传输技术

HDBaest并非简单地去取代HDMI或者DiiVA,而是作为HDMI的一个有益的补充。Marvin表示许多HDMI做不到的地方都可以由HDbaseT替代,基于HDbaseT的媒体传输方案,直接输入HDMI信号,既可转换为HDbaseT输出,从而实现很长的传输距离。”包括菊花链、多流、USB、功率和网络布线等多个方面,HDbaseT弥补了HDMI的空白。

一线多能:HDBaseT可运用领域广

HDbaseT以网络传送为基础的标准,可以将音频、视频、网络、控制信号和供电线路集中到一起,采用网线作为传输电缆来传输,线材也直接支持常见的RJ45网线接头。对AV集成商或工程商而言,最直接的表现为降低成本、安装方便,减少布线与基础架构需求和工作量。

更快、更远、更可靠:浅谈HDBaseT高清信号传输技术

对于家庭影院而言,用户迫切需要一种方式,将电视以及其他显示设备与蓝光DVD播放器等娱乐设备连接起来,以实现家庭内高清多媒体内容的融合式传播。而现有的一些技术在带宽方面存在限制,无法支持没有压缩的视频。高清多媒体内容在家庭内融合式传播的市场需求和现有技术的不足之处促使行业制订HDBaseT这样的高清数字连接标准,这类标准可谓是4K设备的“最佳搭档”,能够延长未压缩高清多媒体内容传输的距离,扩大传播范围,简化安装,降低系统总成本。

更快、更远、更可靠:浅谈HDBaseT高清信号传输技术

对于大卖场、安防、机场、公共场合等区域的LCD TV、电视墙、LED屏等显示设备,这些地方的高清显示设备往往需要很长的线缆和复杂的布线,DVI和HDMI显然不能满足长度和成本需求,现在常用的模拟视频和音频传输也已经无法满足高清视频要求,HDbaseT的高传输率和远距离,也使得高清设备的使用范围不再受到局限。

更快、更远、更可靠:浅谈HDBaseT高清信号传输技术

HDBaseT广阔的发展前景

HDBaseT联盟一直致力于“用一条线缆为音视频行业提供超高清远距离传输解决方案”,4年来,这项技术吸引了多达95家音视频行业的会员踊跃加入。投影机、显示屏、矩阵、延长器,HDBaseT技术开始广泛覆盖整个AV产业链解决方案中越来越多的产品。HDBaseT联盟发言人林浩原先生表示:“HDBaseT以非常迅猛的发展速度受到行业的高度关注,在过去3年已有超过400万片HDBaseT接口为用户提供高速、非压缩、长距离的传输服务。”

更快、更远、更可靠:浅谈HDBaseT高清信号传输技术

就目前来说,虽然HDBaseT设备还并不普及,但是HDBaseT联盟,已经开始新版本的研发。最新发布的HDBaseT2.0标准,不仅能够实现视频信号传输,还加入了对5.1声道的支持,几乎可以兼容所有的视频和音频信号源。同时,还加入了USB 2.0的功能,或将进一步支持移动存储设备。所以,影音设备制造商可以去除多标准接口的设计,从而节省成本,拉低设备的价格。这项技术已经开始应用在专业领域,并且有望在未来面向消费市场推出,从而统一影音设备的输出标准。

更快、更远、更可靠:浅谈HDBaseT高清信号传输技术

结语:HDBaseT技术的推出顺应了显示行业4K超高清发展的需求。无论是家庭影音领域,还是工业、医疗、安防等领域,集高传输率、远距离、低成本、多功能等众多优点的HDBaseT高清显示接口支持的100米距离的非压缩4K传输成为了高清显示传输最佳的选择方案。(来源:影音新生活)
